笔者之前去华润置地东北大区做用户调研，需要现场理解需求，快速搭建用于用户测试的可交互原型。由于方案中涉及大量的表格，有点措手不及。回来后，我构思做一个 Sketch 模版沉淀，以防下次再遇到这种情况。这篇分享主要涉及两个 Sketch 的重要 feature：Symbol 嵌套和 Resizing。关于前者之前已经分享过一篇，补课的同学请点击这里。本篇将专注于 Resizing。

　　效果预览

　　



　　△ 用 Resizing Symbol 搭建的虚拟任务列表

　　第一步，了解 Resizing

　　Sketch 从44开始，对之前的布局功能进行了优化，重新整合为 Resizing。Resizing 由两部分组成：

　　



　　Pin：选中某对象上下左右某一边后，拉伸 Group 时该对象距离该边的距离恒定。

　　Fix：选中某对象宽/高固定后，拉伸 Group 时该对象宽/高的数值恒定。

　　光从字面不太容易理解，笔者直接上图，举四个例子帮助大家：

　　



　　第二步，设计一个单元格

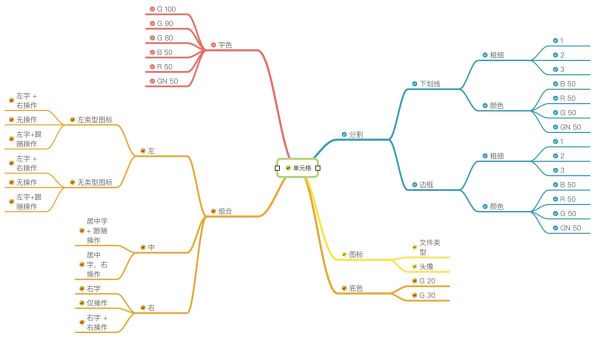

　　单元格看似简单，其实是由不同的元素和属性组合而成，笔者根据工作的需要，整理出来一张脑图。大家可以根据自己的切身需求进行增删。

　　



　　大体上这些信息可以分成两部分，定量和变量。根据我司设计规范 Clarity Design 规定好间距以及基本元素尺寸：

　　



　　所以我们现在看到的应该是这样一个单元格，这里提前演示下拉伸后的效果。

　　



　　第三步，图标和颜色

　　整理好可能用到的图标。我这里以文件类型为例子，大家也可根据需要放入其他图标。

　　



　　整理好会用到的颜色。

　　



　　整理好操作按钮，利用 Mask 功能实现按钮变色，不懂的同学请点击这里补课。

　　



　　第四步很关键，请醒一醒。

　　第四步，对齐样式

　　一般表格中的单元格都会视情况选择对齐方式，不同的对齐方式也有各自细分的用法。笔者对自己的用法进行一个归纳：

　　



　　三种对齐方式中，左对齐的制作最为复杂，因为涉及到图标、字和操作。我在这里就以此为例，其他两种对齐方式希望大家可以举一反三。首先，按照下图创建三个同样大小的 Symbol，参数如图所示。放上字和操作按钮，按照图示 Resizing 配置。

　　



　　tip：当文字的设置为 auto 时，图标跟随在字后方足够近的地方，在 override 更多文字时会跟随文字图层的宽度而自动移动。

　　然后，创建两个新的相同大小的 Symbol，尺寸与上述三个不同，如图。加入图标并设置好 Resizing。其中嵌入上面三个 Symbol 中任意一个。

　　



　　最后，创建一个新的 Symbol，尺寸与上述五个不同。其中嵌入上面两个 Symbol 中任意一个。同时，完成右对齐和居中对齐相关步骤，我们可以得到三种对齐方式的 Symbol，它们的尺寸一致。

　　



　　我们将左/中/右中任意一个 Symbol 嵌入第二步中的单元格内，左右间距5 qu。

　　

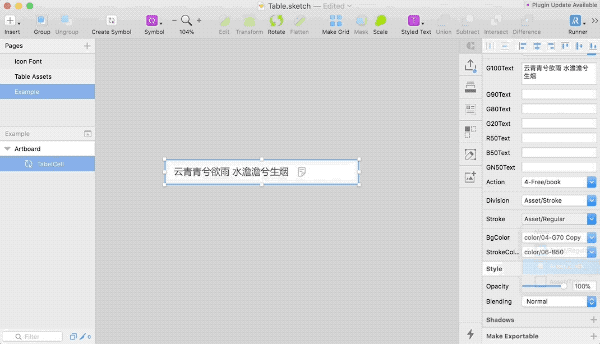

　　这样对齐方式就设置完了，我们得到一个叫做 Cell 的 Symbol。可以选择对齐方式，复写文字内容，选择是否需要操作图标。

　　



　　第五步，分隔样式

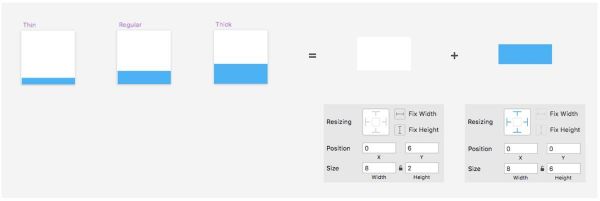

　　单元格的分隔样式有两种样式，下划线和描边。首先我们来实现可以改变颜色和粗细的下划线。拿出到之前准备好的颜色 Symbol 进行拼接。

　　



　　然后我们来实现可以改变颜色和粗细的描边。

　　



　　我们创建两个相同大小的 Symbol，置入不同的分割样式。再把设置完的分割方式放入第三步准备好的单元格中，我们得到一个可以改变分割样式，颜色和粗细的 Symbol。当然，背景颜色也是可以改变的。

　　



　　第六步，字色

　　我制作的表格中会用到六种颜色的文字，如果用颜色 Symbol，采用 Screen 叠加的方式会比较便捷，但是当切换单元格背景色后，这个方法会带来问题。于是我们这里使用一个比较笨拙的方法。

　　



　　此时我们得到一个可以改变文字颜色的单元格。

　　



　　第七步，整理命名

　　此时的 Cell 已经可以使用，但是复写项标题非常的乱，不便于操作。所以我们需要整理一下产生元素的命名。整体过程比较繁琐，不在这里演示了，大家可以参考我给出的学习资料。tip：

　　整个 Symbol 的名称会出现在 Overrides 里某一项的下拉选框中。

　　Layer (Text 或 Symbol)的名称会成为 Overrides 中某一项的名称。

　　



　　另外，这时大家会发现 Symbol 里面选项太多，很多只是辅料，所以我们需要插件 Rename It 将用不到的 Symbol 装起来。

　　



　　文章总结

　　做了这次设计工具的沉淀，希望在下一次处理涉及表格的需求时能够兵来将挡，无往不利。至于设计资源共享，笔者之前写过相关教程，请点击https://zhuanlan.zhihu.com/p/29008906。
